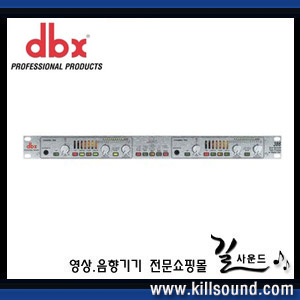

386 2체널 진공관 마이크 프리 앰프는 저렴한 가격에 진공관이 주는 따뜻함과 세계적으로 정평이나 있는 dbx사의 Type IV™ 변환 시스템을 기본으로 가지고 있다.
386은 +48V 펜텀 파워를 지원하고, 위상 전환기(Phase Invert), 저음역 필터(Low cut filtering), 등을 내장하고 있으며 AES/EBU와 S/PDIF포맷의 디지털 아웃풋 단자가 기본으로 장착되어 있다.
전면부에는 악기를 연결할 수 있는High Impedance 1/4” (Phone Jack) 단자, 라인과 마이크를 선택할 수 있는 스위치, 그리고 스튜디오 환경에서 유용한20db를 감소할 수 있는 스위치가 있다.
또한, 12단의 LED미터는 아날로그나 디지털 신호의 입출력을 시각적으로 볼 수 있게 되어 있다.
그 외에도 44.1, 48, 88.2, 96Khz를 지원하는 셈플 레이트 컨버터와 디더링 스위치, 노이즈 쉐이핑 기능 등이 내장되어 있는 최고 기능의 장비이다.
후면부에는 마이크와 라인의 인/아웃풋이 있으며, 다른 기기와의 동기를 위한 워드 클럭(WORD CLOCK SYNC) 인/아웃, 인서트 단자와 디지털 아웃풋이 있다
제품스팩
|
MICROPHONE INPUT |
|
Connector: |
Female XLR Pin 2 Hot |
|
Type: |
Electronically balanced/unbalanced |
|
Impedance: |
330Ω |
|
Max Input Level: |
-9 dBu or +11 dBu with 20 dB pad engaged |
|
CMRR: |
>40dB, Typically 55dB |
|
Equivalent Input Noise: |
Typically 120 dBu with a 150Ω, source load 20 Hz to 20kHz Bu |
|
LINE INPUT (REAR PANEL) |
|
Connectors: |
TRS 1/4" Jack |
|
Type: |
Electronically balanced/unbalanced |
|
Impedance: |
20kΩ unbalanced, 40kΩ balanced |
|
Maximum Input Level: |
+21dBu balanced or unbalanced |
|
CMRR: |
>40dB, Typically 55dB |
|
Gain (Drive Control): |
-15dB to +15dB |
|
INSTRUMENT INPUT (FRONT PANEL) |
|
Connector: |
TS 1/4" Jack |
|
Type: |
Unbalanced |
|
Impedance: |
470kΩ |
|
Maximum Output Level: |
>+21 dBu unbalanced |
|
Insert Connector: |
TRS 1/4" |
|
Type: |
Unbalanced |
|
Impedance: |
100Ω, send -20Ω return |
|
ANALOG OUTPUTS |
|
Connector: |
Male XLR Pin 2 Hot and TRS 1/4" |
|
Type: |
Servo-balanced/unbalanced |
|
Impedance: |
Balanced 120Ω, unbalanced 60Ω |
|
Maximum Output Level: |
>+21 dBu, >+20 dBm (into a 600Ω load) |
|
DIGITAL OUTPUTS |
|
Connector: |
XLR for AES/EBU
RCA for S/PDIF |
|
Impedance: |
110Ω for AES/EBU
75Ω for S/PDIF |
|
WORD SYNC INPUT/OUTPUT |
|
Connectors: |
BNC |
|
Input Impedance: |
75Ω terminated by internal jumper |
|
Input: |
96, 88.2, 48, or 44.1kHz word clock |
|
Output: |
96, 88.2, 48, or 44.1kHz word clock |
|
SYSTEM PERFORMANCE |
|
DRIVE Control Range: |
+30dB to +60dB for Mic Input
-15dB to +15dB for Line and Instrument Inputs |
|
LEVEL Control Range Analog and Digital): |
-15dB to +15dB |
|
LINE: |
Selects between microphone and line inputs |
|
Phantom Power: |
+48V |
|
PAD: |
20dB pad |
|
PHASE: |
Reverses pins 2 and 3 of the microphone input XLR |
|
LOW CUT: |
75Hz, 12dB/octave high pass filter |
|
Frequency Response: |
<10Hz to 75kHz |
|
THD + Noise: |
0.35% typical at +4dBu out, 1kHz, 40 dB gain |
|
Interchannel Crosstalk: |
Typically –80dB, 20Hz to 20kHz |
|
ANALOG TO DIGITAL CONVERSION |
|
Type: |
dbx?? Type IV™ A/D Conversion System |
|
Sample Rate: |
96, 88.2, 48, or 44.1kHz selectable |
|
Wordlength: |
24, 20, or 16 bit selectable |
|
Dither Type: |
TPDF, SNR2, or none |
|
Noise Shape: |
Shape 1, Shape 2, or none |
|
Output Format: |
S/PDIF or AES/EBU |
|
Convertor Dynamic Range: |
107dB typical, A-weighted, 22kHz bandwidth |
|
POWER SUPPLY |
|
Operating Voltage: |
DO: 120VAC 60Hz, 100VAC 50/60Hz
EU: 230VAC 50/60 Hz |
|
Power consumption: |
35W |
|
PHYSICAL |
|
Dimensions: |
1.75'' x 7.75'' x 19'' (4.5cm x 19.7cm x 48.5cm) |
|
Power consumption: |
6.89 lbs (3.17kg) |
|
Note: 0dBu = -16dFS, 0dBu-0.775Vms |
|
Note: Specifications subject to change without notice. | |
|
;)
